規格：200kg、500kg、1t、1.5t、2.5t、5t、10t、20t、25t、30t；

XZ-DNLF是一款低截面的緊湊設計、高輸出小變形、偏心加載補償，是為實驗機專門設計的拉壓兩用傳感器；

應用于：實驗機、力量測量

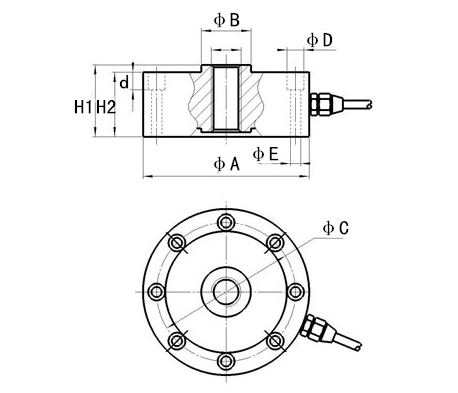

外形尺寸：

量程	φA	φB	φC	φD	φE	H1	H2	d	M
200kg	75	22	65.5		4-φ6.5	28	26	7	M12×1.75
0.5t-1t	90	22	78	8-φ10.5	8-φ6.5	43	40	7	M12×1.75
1.5t-2.5t	105	32	89	8-φ10.5	8-φ6.5	35	32	7	M16×1.5
5t-10t	138	44	110	8-φ19	8-φ13	46	41	12	M27×2
20t-30t	165	55	130	8-φ31	8-φ21	50	41	20	M36×2

技術參數：

靈敏度Rated Output	2.0±0.02mV/V
非線性Nonlinearity	±0.03% FS
重復性Repeatability	±0.01%FS
蠕變Creep after 30 minuters	±0.02%FS
滯后Hysteresis	±0.02%FS
零點平衡Zero Balance	±1%FS
零點溫度系數Temperature Effect on Zero	±0.02%/10°C
靈敏度溫漂Temperature Effect on Output	±0.02%/10°C
可用溫度范圍Safe Temp.Range	-10°C to 70°C
溫度補償范圍Temp.Compensated	-10°C to 40°C
輸入電阻Input Impedance	385±10Ω
輸出電阻Output Impedance	350±5Ω
絕緣電阻Isulation Resistance	≥5000MΩ
供橋電壓Excitation Voltage	10V（DC/AC）
允許過載負荷Safe Overload	120%FS
導線長度Cable Length	350cm
接線方式Cable Color Code	Red（+E）Black（-E） Green（+S）White（-S）
	輸入：紅（+）黑（-） 輸出：綠（+）白（-）
